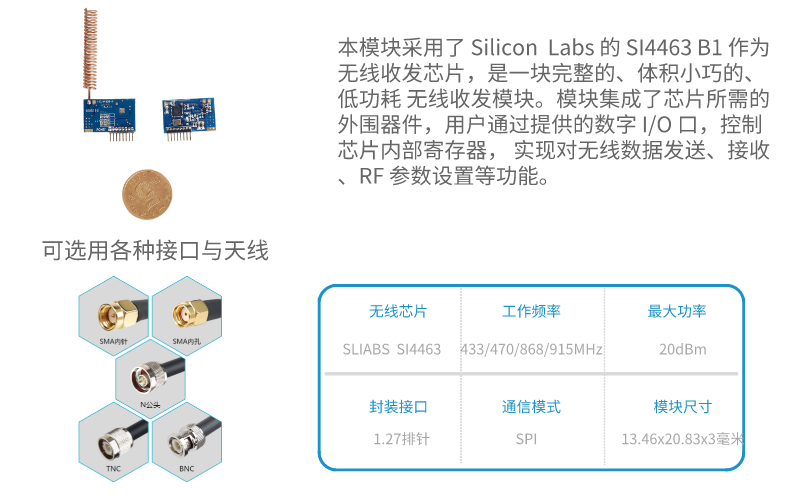

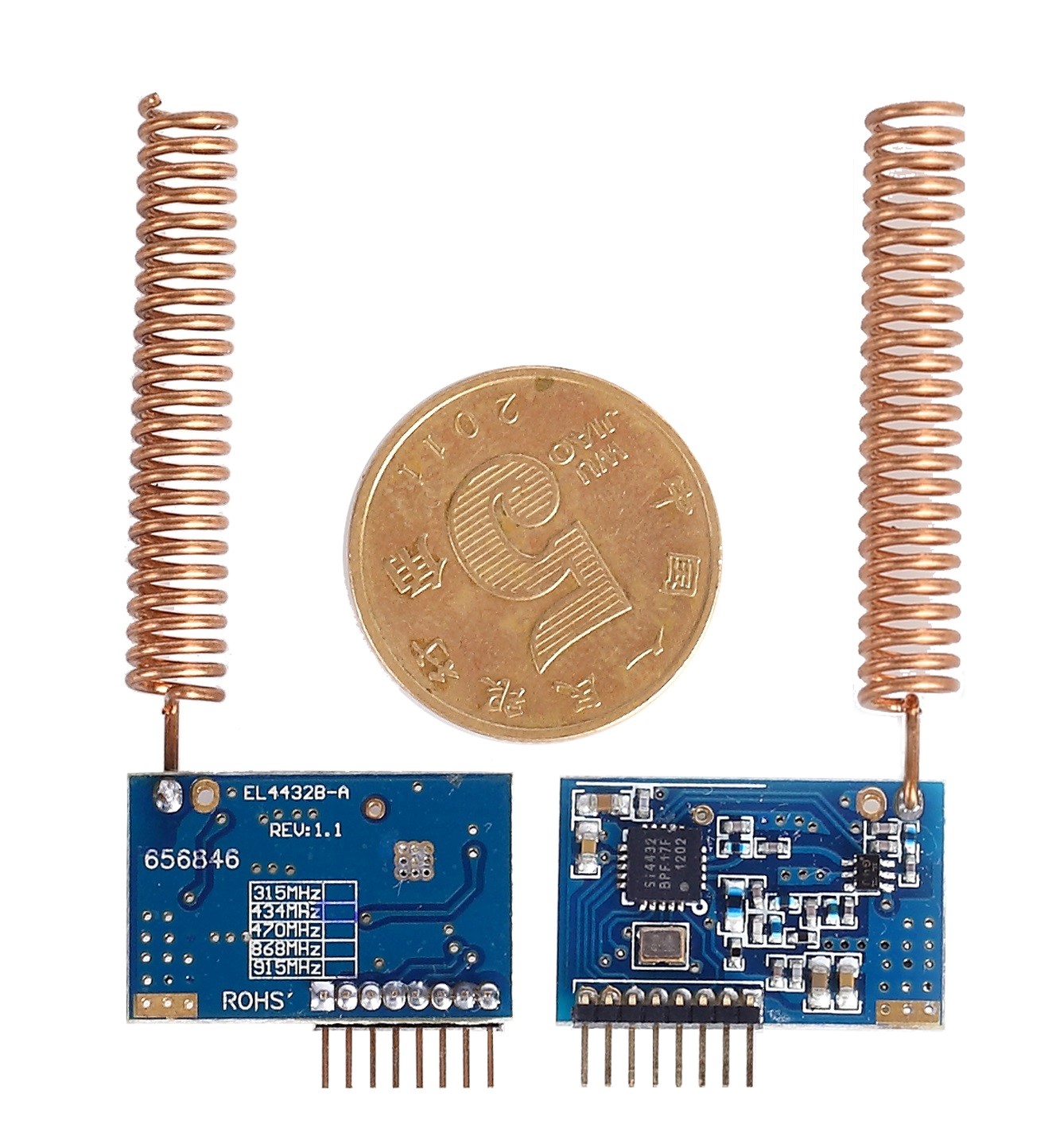

本模塊采用了 Silicon Labs 的 SI4463 B1 作為無線收發芯片，是一塊完整的、體積小巧的、低功耗 無線收發模塊。模塊集成了芯片所需的外圍器件，用戶通過提供的數字 I/O 口，控制芯片內部寄存器， 實現對無線數據發送、接收、RF 參數設置等功能。
本模塊采用了 Silicon Labs 的 SI4463 B1 作為無線收發芯片，是一塊完整的、體積小巧的、低功耗 無線收發模塊。模塊集成了芯片所需的外圍器件，用戶通過提供的數字 I/O 口，控制芯片內部寄存器， 實現對無線數據發送、接收、RF 參數設置等功能。
EL-1663B-A的基本特性
?
| |
完整的 FSK，GFSK,MSK,OOK 收發器
? 工作頻率范圍 433~470MHz(可訂制)
? 發射功率典型 19.8dBm
? 接收靈敏度-123 dBm@1.2Kbps
? 空曠通訊距離 2300 米以上@1.2Kbps
? 傳輸速率最大 500Kbps
? FSK 頻偏可編程(1~160KHz)
? 接收帶寬可編程(10.6~230.4KHz)

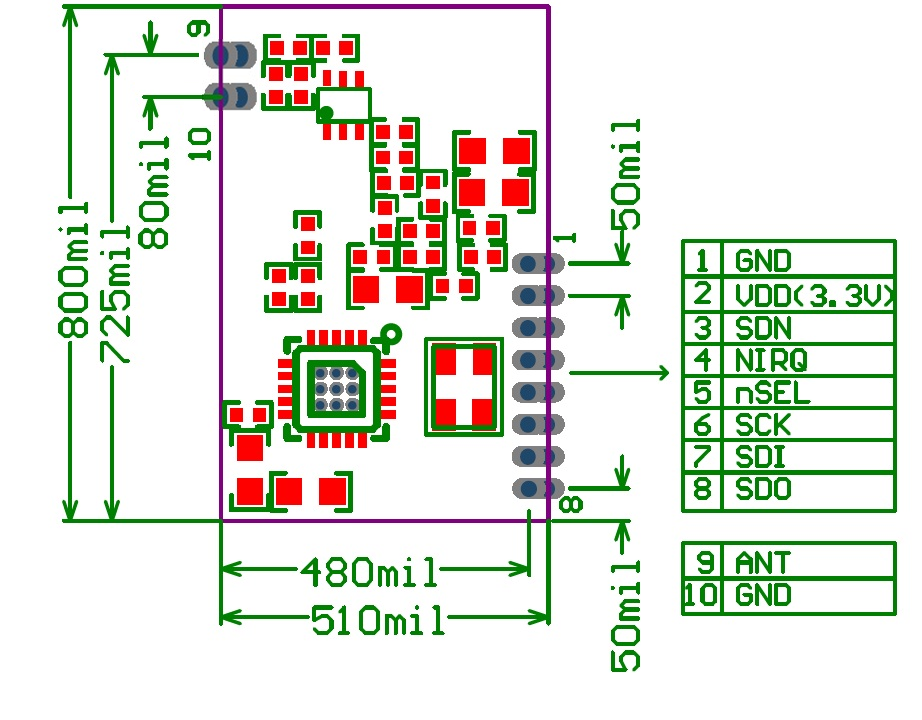

? 只需使用 6個 I/O 口（SDI,SDO,SCK,NSEL,NIRQ,SDN)即可工作
? SPI 兼容的控制接口
? 低功耗任務周期模式,自帶喚醒定時器，低關斷電流（30nA）
? 1.8~3.6V 電源供電
? 低的接收電流(典型 13mA)；發射電流(典型 80mA)
? 內置溫度傳感器與 8 位 ADC
? 集成電壓調節器
? 針對窄帶系統，采用高精度晶振，內置晶體負載電容微調電路，方便生產調試。
EL-1663B-A的主要應用
? 無線抄表
? 無線傳感器
? 遠程無線數據傳輸
? 家居自動化和安防門禁系統
? 車輛防盜
? 遠程工業遙控，遙測
? 車庫控制
? 無線呼叫器
? 燈光控制
? 智能計量
? 遠程控制
? 家庭安全和報警
? 車庫門開啟器
? 遠程無鑰匙進入
? 自動化
? 工業控制
? 傳感器網絡
